有些客户在给直流风机调速时，会使用一些简单的PWM调速器。一般的数显调速器的使用方法虽然不是特别复杂，但刚接触时也会有一些疑问。这里在请教了PWM调速器厂家后，整理了一份简单的说明书，希望能帮到用PWM调速器给直流风机调速的用户。PWM调速器也称PWM脉冲频率占空比可调模块或者方波矩形波信号发生器，这种带外壳LCD液晶显示频率和占空比，PWM输出可以分别设置频率和占空比；频率范围宽，精度相对也高。

一、模块说明

PWM输出，可以分别设置频率、占空比；

频率分为四个范围，自动切换：

1. XXX(无小数点)：最小单位是1Hz，取值范围1Hz~999Hz；

2. X.XX（小数点在百位）最小单位是0.01Khz，取值范围1.00Khz~9.99Khz；

3. XX.X(小数点在十位)：最小单位是0.1Khz；取值范围10.0KHz~99.9KHz

4. X.X.X (小数点在十位和百位)：最小单位是1Khz；取值范围1KHz~150KHz

e.g. 频率显示：100 表示PWM输出100Hz的脉冲；

          1.01 表示PWM输出1.01K的脉冲；

          54.1 表示PWM输出54.1KHz的脉冲；

          1.2.4表示PWM输出124KHz的脉冲；

占空比取值范围：0~100%；

所有设置参数，掉电保存。

输出PWM幅值=输入电压

二、参数设置

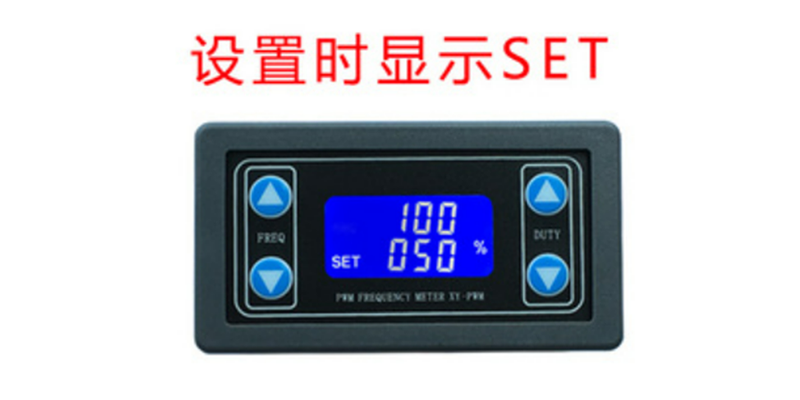

模块有4个独立按键，用来设置频率和占空比，支持短按（增加或减小一个单位）和长按（快速增加或减小），非常简单，设置完参数自动保存，掉电不丢失。

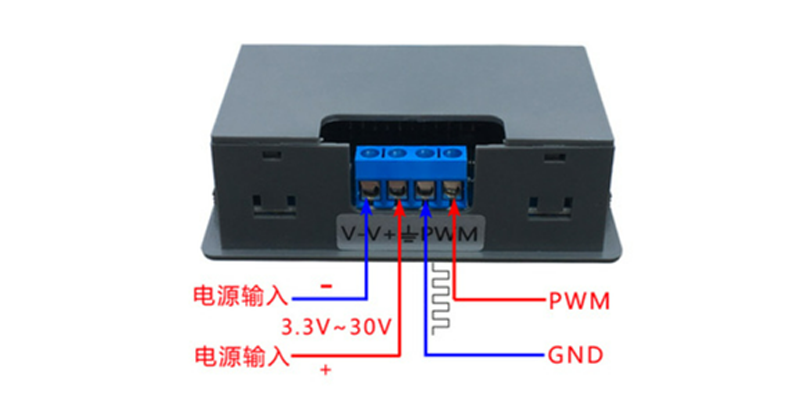

三、模块参数：

1. 工作电压：3.3~30V；

2. 频率范围：1Hz~150KH；

3.频率精度：在每个范围上的精度是2%左右；

4.信号负载能力：输出电流可在5~30ma左右；

5. 输出幅度：PWM幅值与供电电压相等；

6. 环境湿度：-20~+70°C。

四、适用范围：

1. 用途方波信号发生器，产生方波信号供实验开发使用；

2. 用来产生控制电机驱动器的方波信号；

3. 产生可调味脉冲，供MCU使用；

4. 产生可调味脉冲，控制相关电路（PWM调光调速等应用）。

五、串口控制（单片机TTL电平通信）

通讯标准：9600bps数据位：8

停止位:1

校验位：none

流控位：none

1、 设置PWM的频率

“F101”: 设置频率为101HZ (001~999)

“F1.05”: 设置频率为1.05HZ (1.00~9.99)

“F10.5”: 设置频率为10.5HZ (10.0~99.9)

“F1.0.5”: 设置频率为105HZ (1.0.0~1.5.0)

2、 设置PWM的占空比

“DXXX”: 设置PWM的占空比为XXX;(001~100)

例如D050,设置PWM占空比是50%

3、 读取设置参数

发送“read”字符串，读取设置的参数。

设置成功返回：DOWN;

设置失败返回：FALL.
